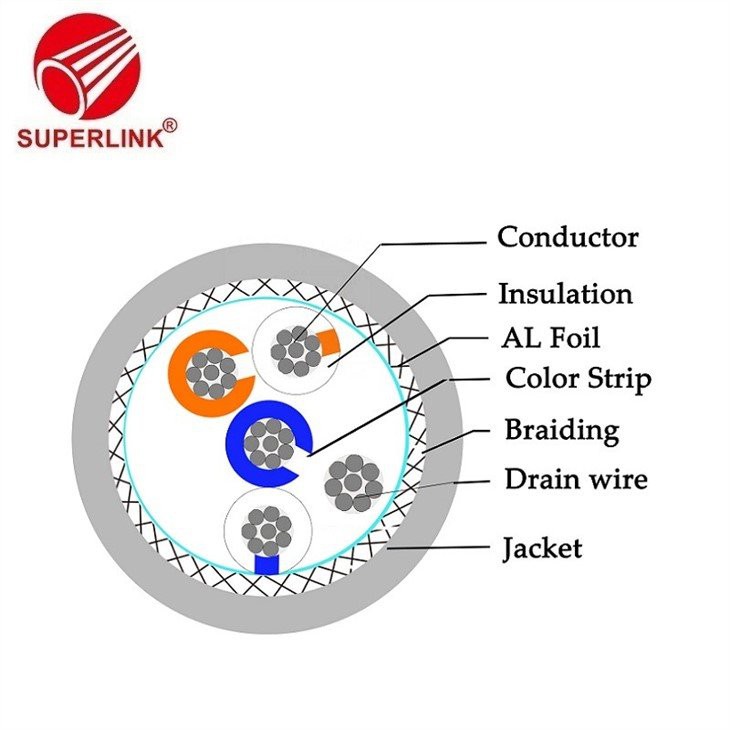

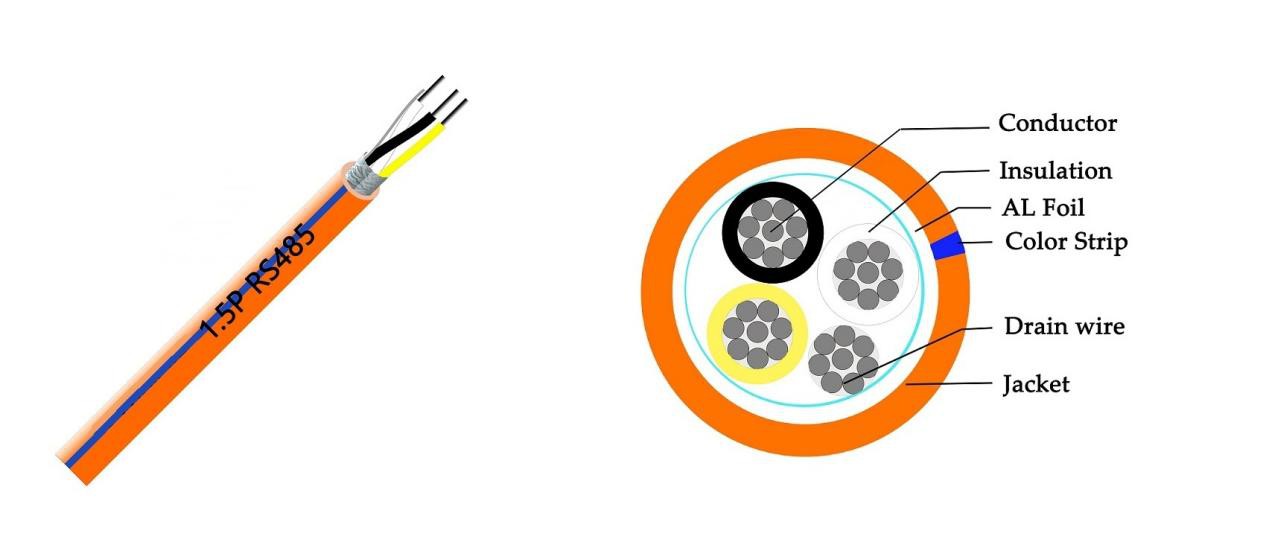

Varjestatud RS485 HVAC-valgustuse juhtkaabel

1.1

Dirigent

Keerutatud tinatud vask, 24AWG 0.22mm2

Läbimõõt 7 x 0,20 mm

Keerutatud tinatud vask, 24AWG 0.22mm2
Läbimõõt 7 x 0,20 mm

Keerutatud tinatud vask, 24AWG 0.22mm2
Läbimõõt 7 x 0,20 mm

1.2

Isolatsiooni paksus

PE {{0}},6 ±0,03 mm

PE {{0}},6 ±0,03 mm

PE {{0}},6 ±0,03 mm

1.3

Värvikood

Paar 1: valge sinise ribaga ja

Sinine valge ribaga

1. paar: valge*must;

Vallaline: kollane

Paar 1: valge sinise ribaga ja sinine valge ribaga

Paar 2: valge oranži ribaga ja oranž valge ribaga

1.4

1. ekraan

1 x AL-Mülar mähis

Kattuv 25 protsenti või suurem

1 x AL-Mülar mähis
Kattuv 25 protsenti või suurem

1 x AL-Mülar mähis
Kattuv 25 protsenti või suurem

1.5

Tühjendustraat

7/0,20 mm

Luhtunud konserveeritud vask

7/0,20 mm
Luhtunud konserveeritud vask

7/0,20 mm
Luhtunud konserveeritud vask

1.6

Punukilp

Tineeritud vask

/

Tineeritud vask

1.7

Katvus

Suurem või võrdne 85 protsendiga

/

Suurem või võrdne 85 protsendiga

1.8

Jope

PVC UL 1685 ja RoHS

5,95±0,2 mm

PVC AS/NZS 3808 ja RoHS
6,10±0,2 mm

PVC AS/NZS 3808 ja RoHS
8,64±0,2 mm

Mehaanilised omadused

Nimitemperatuur

-30~80ºC

Painde raadius

10 x D

Töötemperatuuri vahemik:

-20ºC kuni 70ºC

Elektrilised omadused

Juhi takistus (20 ± 5 kraadi juures)

Vähem kui 78,8 Ω/km või sellega võrdne

Vähem kui 78,8 Ω/km või sellega võrdne

Vähem kui 78,8 Ω/km või sellega võrdne

Takistus (1 MHz)

120Ω pluss 10 protsenti

120Ω pluss 10 protsenti

120Ω pluss 10 protsenti

Mahtuvusjuht dirigendile

42,56 nF/km

41,2nF/km

42,56 nF/km

Mahtuvusjuht teise juhi ja kilbiga

76,25nF/km

79,2nF/km

76,25nF/km

Pinge

300V

300V

300V
